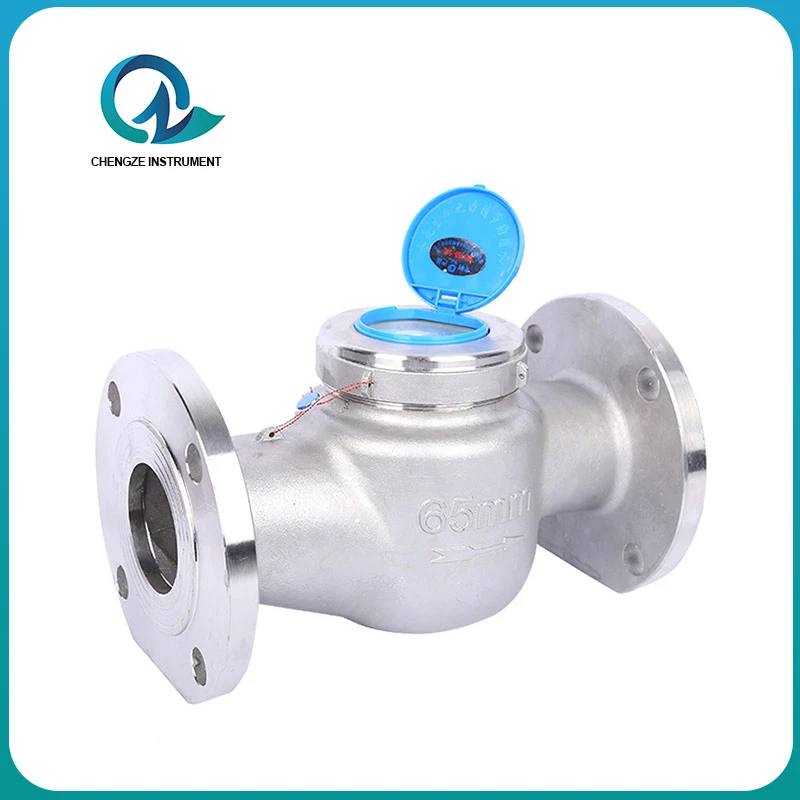

Pärast vee voolamist veearvestisse siseneb see tiiviku korpuse alumiste sisselaskeavade kaudu mõõtemehhanismi, juhtides tiiviku pöörlemist. Seejärel väljub vesi tiiviku korpuse ülemiste väljalaskeavade kaudu. Tööratta kiirus on otseselt võrdeline vee voolukiirusega. Tööratta pöörlemine edastatakse reduktori kaudu indikaatormehhanismile, mis registreerib arvestist läbinud vee koguhulga. Selle veearvesti loendur on sukeldatud mõõdetud vette, mida tuntakse pöörleva-tiibmärga-tüüpi veearvestina. Selle veearvesti põhimõõtühik on M3.
Komponendid on valmistatud kvaliteetsetest materjalidest ja korrosioonikindlast töötlusest, mille eelisteks on täpne mõõtmine, vastupidav ja mugav hooldus.
Vala:
Erispetsifikatsioonide tellimisel tuleb liitmikuühendus täpsustada vastavalt GB/T17241.6-2008PN10-le.
Suurus, kaal ja peamised parameetrid sõltuvad füüsilisest tootest ja tellimusest.
Peamised tehnilised parameetrid
|
Nimiläbimõõt (mm) |
Täpsusklass |
Ülekoormusvool Q4 |
Ühine vool Q₃ |
Piirvool Q₂ |
Minimaalne vooluhulk Q₁ |
|
m³/h |
|||||
|
LXS-DN25E |
2. tase |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
2. tase |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
2. tase |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
2. tase |
31.25 |
25.00 |
0.400 |
0.250 |
|
LXS-DN65E |
2. tase |
50.00 |
40.00 |
1.280 |
0.800 |

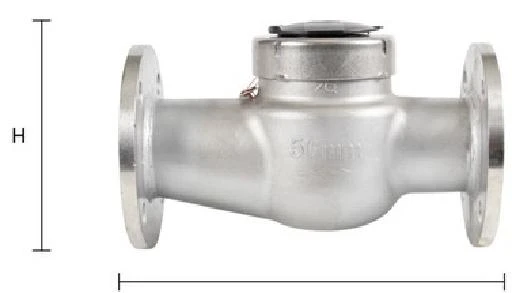

Laua korpuse välismõõtmed
|
Nimiläbimõõt (mm) |
Horisontaalse veearvesti kogupikkus L (mm) |
Osalenud režiim |
|
LXS-DN25E |
225 |
Ääriku ühendus |
|
LXS-DN32E |
230 |
Ääriku ühendus |
|
LXS-DN40E |
245 |
Ääriku ühendus |
|
LXS-DN50E |
285 |
Ääriku ühendus |
|
LXS-DN65E |
285 |
Ääriku ühendus |
